أهداف الدرس
- أتعرّف الأجهزة المخبرية التسعة والثلاثين التي ترسمها الكرّاسة وأسمّي كلّ واحد منها.
- أذكر المادّة التي يُصنَع منها كلّ جهاز وسعاته إن كانت مذكورة ووظيفته.
- أختار الجهاز المناسب لكلّ عملية مخبرية: قياس حجم ، أو ترشيح ، أو تبخير ، أو تسخين ، أو معايرة.
الشرح خطوة بخطوة
1 / 130:00
الموضع محفوظ على هذا الجهاز.
المقطع 1 من 1(د) الأجهزة المخبرية3:54
مقاطع الدرس
0 من 1 مكتمل(د) الأجهزة المخبرية(ص 12)
معلومة

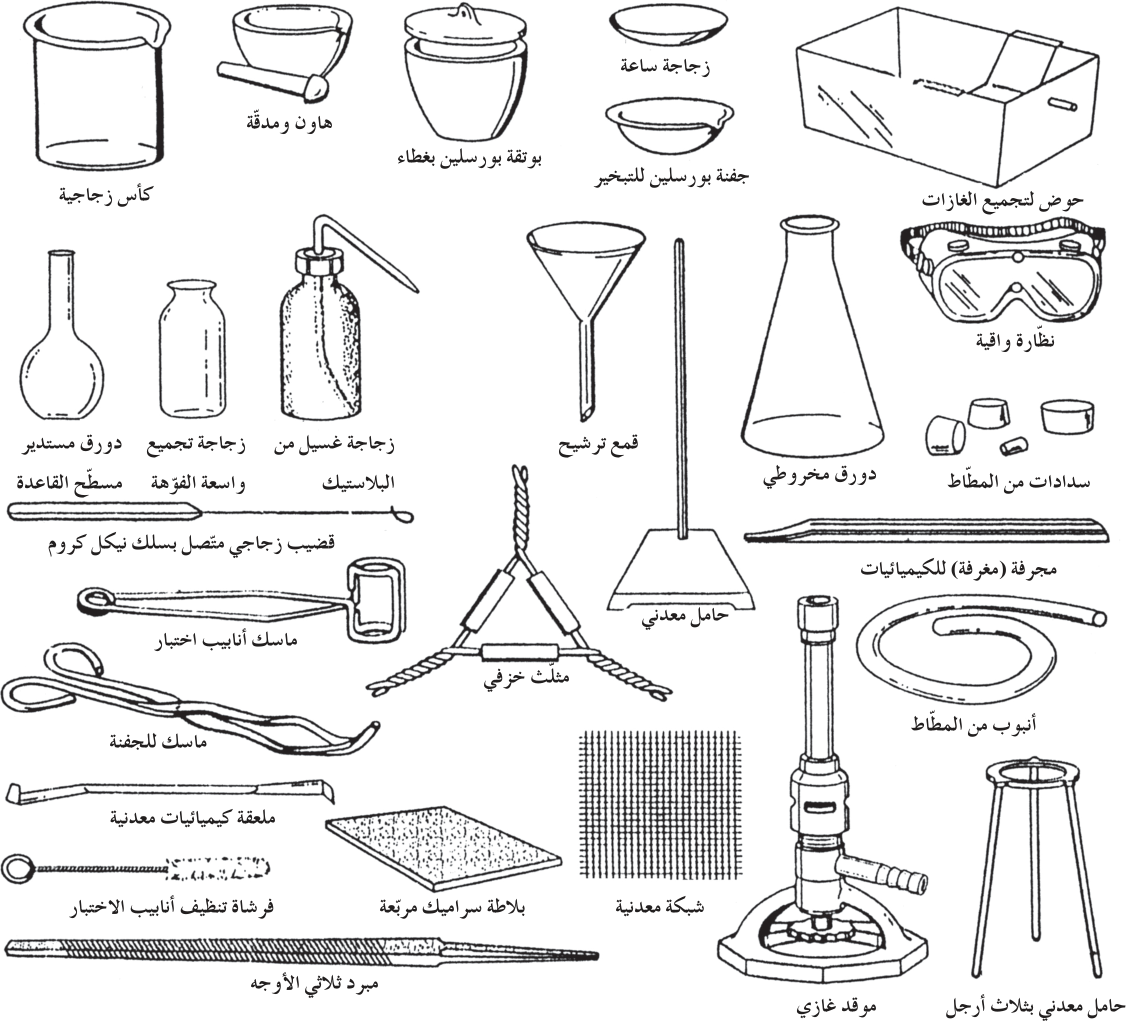

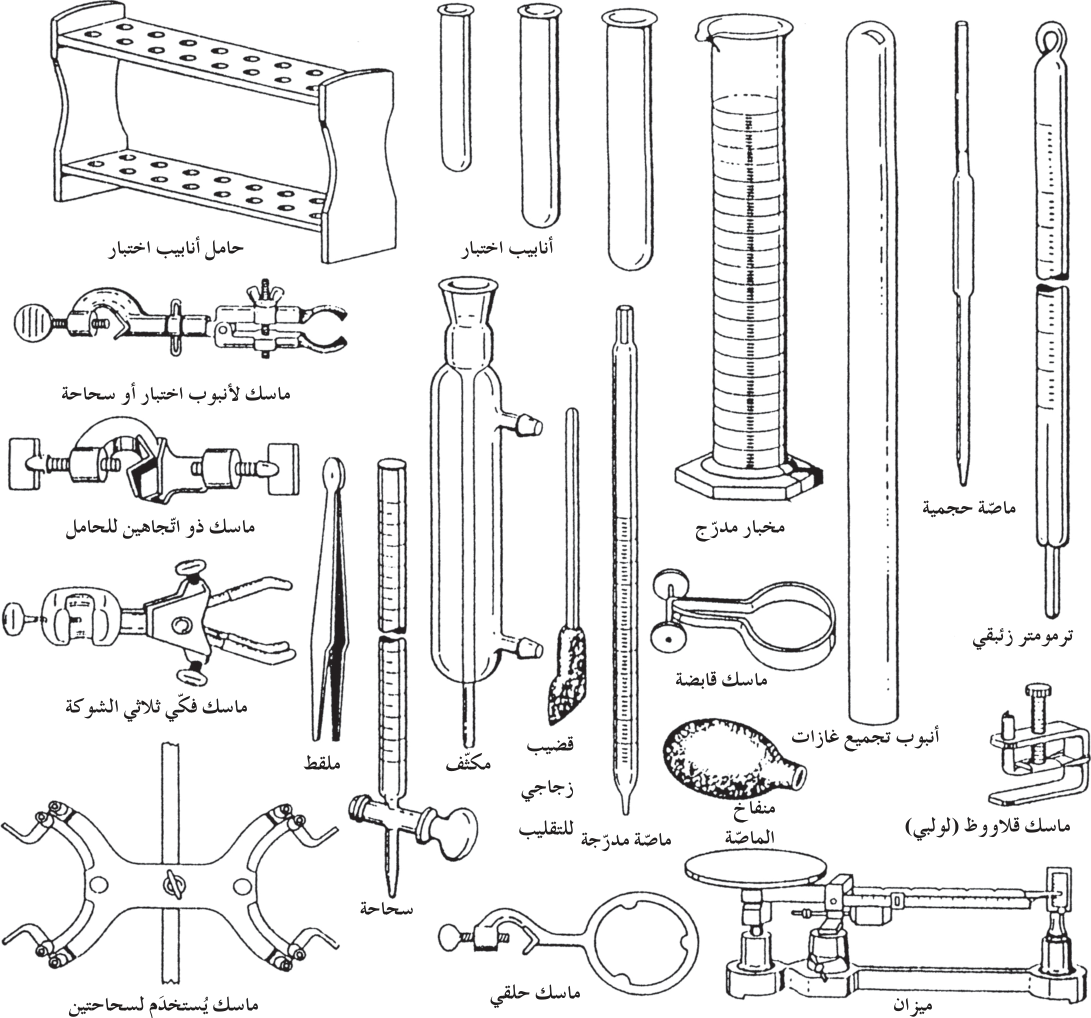

تخصّص الكرّاسة ثلاث صفحات ونصفًا لأجهزة المختبر: لوحتان مرسومتان تجمعان الأجهزة بأسمائها ، ثم قائمة مرقَّمة من 1 إلى 39 تذكر لكلّ جهاز ما يُصنَع منه ، وسعاته إن كانت له سعات ، وما يُستخدَم فيه . وهذه الصفحات ليست فيها أسئلة ، فمعرفة الاسم والاستعمال هي المطلوب ، وهي مادّة الامتحان العملي .(ص 12)
- 1 . كأس: زجاجية أو من البلاستيك بسعات 50 mL ، 100 mL ، 250 mL ، 400 mL ، ومصنوعة من زجاج البيركس الذي يتحمّل درجات حرارة عالية .
- 2 . سحّاحة: تُصنع من الزجاج بسعات 25 mL ، 50 mL ، 100 mL ، وتُستخدَم لتعيين أحجام المحاليل أثناء عمليات المعايرة .
- 3 . بلاطة سيراميك مربّعة: توضَع عليها الأجهزة ، أو الزجاجيات الساخنة .
- 4 . قطّارة: أنبوب زجاجي ، طرفه مسحوب ومزوّد بانتفاخ من المطّاط لسحب كمّيات صغيرة من السوائل ونقلها .
- 5 . مثلّث خزفي: إطار يُصنَع من السلك المطعّم بالبورسلين على هيئة مثلّث متساوي الأضلاع ، وهو يُستخدَم لحمل البوتقة .
- 6 . مكثّف: يُصنَع من الزجاج ، ويُستخدَم في عمليّات التقطير .
- 7 . بوتقة بورسلين بغطاء: تُستخدَم لتسخين كمّيات صغيرة من الموادّ الصلبة على درجات حرارة مرتفعة .
- 8 . ماسك البوتقة: يُصنَع من الحديد أو النيكل ، ويُستخدَم لحمل البوتقة والغطاء وغيرهما من الأدوات الزجاجية والخزفية .
- 9 . ماسك: توجَد أنواع مختلفة منه لتثبيت الأجهزة ، مثل السحّاحة ، أو أنبوب اختبار ، أو حمل سحّاحتين . ومن أنواعه: الماسك الحلقي والماسك الفكّي ثلاثي الشوكة .
- 10 . دورق مخروطي: يُصنَع من الزجاج بسعتي 100 mL و250 mL ، ويُمكن تسخينه إذا كان مصنوعًا من زجاج البيركس ، وهو يُستخدَم في المعايرات .
- 11 . جفنة بورسلين للتبخير: تُستخدَم لتبخير أحجام صغيرة من السوائل .
- 12 . دورق مستدير مسطّح القاعدة: يُصنَع من الزجاج بسعات 100 mL ، 250 mL ، 500 mL ، ويُمكن تسخينه إذا كان مصنوعًا من زجاج البيركس ، وهو يُستخدَم لتخزين المحاليل .
- 13 . ملقط: يُستخدَم لالتقاط الأشياء الصغيرة أو حملها .
- 14 . قمع ترشيح: يُصنَع من الزجاج أو البلاستيك ، ويُستخدَم في عمليّات الترشيح .
- 15 . موقد غازي: يُصنَع من المعدن ، ويُوصَّل بمصدر غاز عن طريق أنبوب من المطّاط ليُستخدَم في أغراض التسخين .
- 16 . حوض لتجميع الغازات: يُصنَع من الزجاج ، ويكون مدرَّجًا بوحدات الملِّيلتر . يُستخدَم لقياس أحجام الغازات الناتجة من تفاعل كيميائي معيّن .
- 17 . قضيب زجاجي متّصل بسلك نيكل كروم: يُستخدَم في تجارب الكشف عن الفلزّات خلال تجربة اختبار اللهب .
- 18 . مخبار مدرَّج: يُصنَع من الزجاج أو البلاستيك بسعات 10 mL ، 50 mL ، 100 mL ، ويُستخدَم لقياس الأحجام التقريبية . يجب مراعاة عدم تسخينه (يُراعى عدم تسخين أيّ أدوات مخبرية زجاجية مدرَّجة حتّى لا يتأثّر تدريجها ويُصبح غير دقيق) .
- 19 . ماصّة مدرَّجة: تُصنع من الزجاج بسعتي 10 mL و25 mL ، وتُستخدَم لقياس أحجام المحاليل .
- 20 . هاون ومدقّة: مصنوع من البورسلين ، ويُستخدَم لطحن الموادّ وتحويلها إلى مسحوق .
- 21 . منفاخ الماصّة: مصنوع من المطّاط ، ويُستخدَم في ملء الماصّة بالمحلول (لا تسحب المحلول داخل الماصّة باستخدام الفم مباشرة) .
- 22 . زجاجة غسيل من البلاستيك: تُصنع من البلاستيك المرن بحيث يُضغَط على جدارها ، فيندفع الماء إلى الخارج .
- 23 . حامل معدني: ساق معدنية مثبّتة رأسيًّا في قاعدة فلزّية ثقيلة أفقية ، ولها استخدامات كثيرة لتثبيت السحّاحات والأجهزة الزجاجية المختلفة .
- 24 . سدادات من المطّاط: تتوفّر بمقاسات مختلفة تصلح لكثير من الأغراض المخبرية .
- 25 . أنبوب من المطّاط: يُستخدَم لتوصيل السوائل أو الغازات للأجهزة المختلفة .
- 26 . نظّارة واقية: تُصنع من البلاستيك ، ويجب استخدامها أثناء العمل في المختبر .
- 27 . ملعقة ومجرفة (مغرفة) كيميائيات معدنية أو بورسلين: تُستخدَم الملعقة لنقل الموادّ الكيميائية الصلبة . وتجدر الإشارة إلى أنّ المجرفة لها حجم أكبر .
- 28 . قضيب زجاجي للتقليب: قضيب زجاجي مزوّد بغطاء مطّاطي في أحد طرفيه . يُستخدَم للتقليب ، ويُساعد أثناء نقل السوائل .
- 29 . فرشاة تنظيف أنابيب الاختبار: فرشاة لها يد من السلك ، تُستخدَم لتنظيف الزجاجيات الضيّقة كأنابيب الاختبار .
- 30 . ماسك أنابيب اختبار: يُصنَع من معدن مرن ويُستخدَم لمسك أنابيب الاختبار .
- 31 . حامل أنابيب اختبار: مصنوع من الخشب أو البلاستيك لحمل أنابيب الاختبار في وضعية رأسية (سواء أكانت فارغة لتجفّ ، أم في داخلها سوائل أو محاليل) .
- 32 . أنابيب اختبار: تُصنع من زجاج البيركس ، ويُمكن تسخينها من الجانب ، وليس من القاع بواسطة لهب هادئ مع التحريك المستمرّ ، وذلك لتجنّب كسرها نتيجة الحرارة الشديدة .
- 33 . ترمومتر زئبقي: يُصنَع من الزجاج ، وفيه انتفاخ ممتلئ بالزئبق . يُستعمَل لقياس درجات الحرارة التي تتراوح بين −20 °C و110 °C أو بين 0 °C و100 °C .
- 34 . مبرد ثلاثي الأوجه: يُستخدَم في خدش الأنابيب الزجاجية ببطء وحرص شديد قبل كسرها إلى الطول المناسب .
- 35 . حامل معدني بثلاث أرجل: يُصنَع من الحديد ، ويُستخدَم لحمل الأوعية (كؤوس) المحتوية على المحاليل أو السوائل الكيميائية ، أو الموادّ الصلبة . وتوضَع الشبكة المعدنية ، أو المثلّث الخزفي فوق الحامل المعدني قبل وضع الأوعية المراد تسخينها .
- 36 . ماصّة حجمية: تُصنع من الزجاج بسعتي 10 mL و25 mL ، وهي تُستخدَم لقياس حجوم السوائل بدقّة ، مع مراعاة عدم تسخينها .
- 37 . زجاجة ساعة: تُصنع من الزجاج ، وتُستخدَم لتغطية طبق التبخير أو كأس زجاجية .
- 38 . زجاجة تجميع واسعة الفوّهة: تُصنَع من الزجاج ، وتُستخدَم لأغراض مختلفة .
- 39 . شبكة معدنية: تُصنع من السلك والأسبستس ، وتُستخدَم بانتظام لتوزيع لهب مصباح بنزن .
انتبه
لا تُسخَّن أيّ أدوات مخبرية زجاجية مدرَّجة (المخبار المدرَّج ، والماصّة الحجمية) حتّى لا يتأثّر تدريجها ويُصبح غير دقيق .
أنابيب الاختبار تُسخَّن من الجانب لا من القاع ، بلهب هادئ مع التحريك المستمرّ ، تجنّبًا لكسرها نتيجة الحرارة الشديدة .
لا يُسحَب المحلول داخل الماصّة باستخدام الفم مباشرة ، بل بمنفاخ الماصّة المصنوع من المطّاط .
الأواني التي يجوز تسخينها هي المصنوعة من زجاج البيركس ، وهو الزجاج الذي يتحمّل درجات حرارة عالية .
مفهوم
وأسهل طريقة لحفظ هذه القائمة أن تصنّفها بحسب الغرض . فأدوات قياس الحجم: السحّاحة والمخبار المدرَّج والماصّة المدرَّجة والماصّة الحجمية وحوض تجميع الغازات . وأدوات التسخين والتبخير: الموقد الغازي والحامل المعدني بثلاث أرجل والشبكة المعدنية والمثلّث الخزفي والبوتقة وجفنة التبخير . وأدوات المسك والتثبيت: الحامل المعدني وأنواع الماسك والملقط وماسك البوتقة وماسك أنابيب الاختبار وحاملها . وأدوات الفصل والنقل: قمع الترشيح والمكثّف والقطّارة وزجاجة الغسيل وأنبوب المطّاط والملعقة والمجرفة . وأدوات الوقاية والخدمة: النظّارة الواقية وبلاطة السيراميك وفرشاة التنظيف والمبرد ثلاثي الأوجه وزجاجة الساعة .(ص 14)
الملخص
- أدوات قياس الحجم في الكرّاسة: السحّاحة (25 و50 و100 mL) لتعيين أحجام المحاليل في المعايرة ، والمخبار المدرَّج (10 و50 و100 mL) للأحجام التقريبية ، والماصّة المدرَّجة والماصّة الحجمية (10 و25 mL) ، وحوض تجميع الغازات المدرَّج بوحدات الملِّيلتر.
- لا تُسخَّن أيّ أداة زجاجية مدرَّجة حتّى لا يتأثّر تدريجها ويُصبح غير دقيق.
- أنابيب الاختبار تُصنع من زجاج البيركس وتُسخَّن من الجانب لا من القاع بلهب هادئ مع التحريك المستمرّ ، تجنّبًا لكسرها.
- لا يُسحَب المحلول داخل الماصّة بالفم مباشرة ، بل يُستعمَل منفاخ الماصّة المصنوع من المطّاط.
- المكثّف يُستخدَم في عمليّات التقطير ، وقمع الترشيح في عمليّات الترشيح ، وجفنة البورسلين لتبخير أحجام صغيرة من السوائل.
- البوتقة بغطاء تُستخدَم لتسخين كمّيات صغيرة من الموادّ الصلبة على درجات حرارة مرتفعة ، ويحملها المثلّث الخزفي ويمسكها ماسك البوتقة.
- الترمومتر الزئبقي يقيس درجات الحرارة التي تتراوح بين −20 °C و110 °C أو بين 0 °C و100 °C.
- الشبكة المعدنية تُصنع من السلك والأسبستس وتُستخدَم بانتظام لتوزيع لهب مصباح بنزن ، وتوضَع فوق الحامل المعدني بثلاث أرجل قبل وضع الأوعية المراد تسخينها.
الأفكار الرئيسية
- لكلّ جهاز في هذه القائمة ثلاث معلومات تُسأل عنها: ممّ يُصنَع ، وما سعاته ، وفيمَ يُستخدَم.
- الفرق بين المخبار المدرَّج والماصّة الحجمية فرق دقّة لا فرق شكل: الأول للأحجام التقريبية والثانية لقياس الحجوم بدقّة.
- زجاج البيركس هو الفاصل بين ما يُسخَّن وما لا يُسخَّن من زجاجيات المختبر.
الأسئلة المهمة
ما الفرق بين المخبار المدرَّج والماصّة الحجمية من حيث الدقّة؟
المخبار المدرَّج يُستخدَم لقياس الأحجام التقريبية ، أمّا الماصّة الحجمية فتُستخدَم لقياس حجوم السوائل بدقّة . وكلاهما لا يُسخَّن.
الكتاب صفحة 14
علّل: لا تُسخَّن الأدوات المخبرية الزجاجية المدرَّجة.
حتّى لا يتأثّر تدريجها ويُصبح غير دقيق ؛ وهذا نصّ التنبيه المرافق للمخبار المدرَّج في الكرّاسة.
الكتاب صفحة 14
كيف تُسخَّن أنابيب الاختبار؟ ولماذا؟
تُسخَّن من الجانب ، وليس من القاع ، بواسطة لهب هادئ مع التحريك المستمرّ ، وذلك لتجنّب كسرها نتيجة الحرارة الشديدة . وهي تُصنع من زجاج البيركس.
الكتاب صفحة 14
ما الجهاز الذي يُستخدَم لتعيين أحجام المحاليل أثناء عمليات المعايرة؟ وما سعاته؟
السحّاحة ، وتُصنع من الزجاج بسعات 25 mL ، 50 mL ، 100 mL .
الكتاب صفحة 12
بمَ يُملأ الماصّة بالمحلول؟ وما الممنوع في ذلك؟
يُملأ بمنفاخ الماصّة المصنوع من المطّاط ؛ والممنوع أن يُسحَب المحلول داخل الماصّة باستخدام الفم مباشرة.
الكتاب صفحة 14
ماذا يوضَع فوق الحامل المعدني بثلاث أرجل قبل وضع الوعاء المراد تسخينه؟
توضَع الشبكة المعدنية ، أو المثلّث الخزفي فوق الحامل المعدني قبل وضع الأوعية المراد تسخينها.
الكتاب صفحة 15
ما استعمال القضيب الزجاجي المتّصل بسلك نيكل كروم؟
يُستخدَم في تجارب الكشف عن الفلزّات خلال تجربة اختبار اللهب.
الكتاب صفحة 14
اختبار الدرس
أجب ثم اضغط «صحّح» لترى درجتك وتفسير كل إجابة.
الواجب
أسئلة تطبيقية لتحلها في البيت. يمكنك طباعتها من الأعلى.
مصطلحات الدرس
- السحّاحة
- أداة زجاجية بسعات 25 mL و50 mL و100 mL تُستخدَم لتعيين أحجام المحاليل أثناء عمليات المعايرة.
- المخبار المدرَّج
- أداة من الزجاج أو البلاستيك بسعات 10 mL و50 mL و100 mL تُستخدَم لقياس الأحجام التقريبية ، ولا تُسخَّن حتّى لا يتأثّر تدريجها.
- الماصّة الحجمية
- أداة زجاجية بسعتي 10 mL و25 mL تُستخدَم لقياس حجوم السوائل بدقّة ، مع مراعاة عدم تسخينها.
- البوتقة
- وعاء من البورسلين بغطاء يُستخدَم لتسخين كمّيات صغيرة من الموادّ الصلبة على درجات حرارة مرتفعة ، ويحمله المثلّث الخزفي.
- المكثّف
- أداة زجاجية تُستخدَم في عمليّات التقطير.
- منفاخ الماصّة
- أداة من المطّاط تُستخدَم في ملء الماصّة بالمحلول بدل سحبه بالفم مباشرة.
